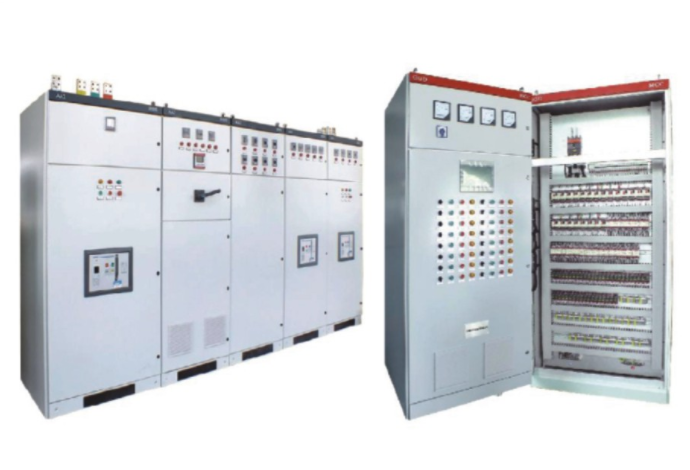

GGD配电柜
2023-12-19
![](/uploads/allimg/231219/1-23121Z9231b40.png)
GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz、额定电压380V,额定电流不大于4000A的配电系统中,作为动力、照明及配电设备的电能转换,分配与控制之用。
框架用8MF冷弯型钢材局部焊接拼装而成,具刚性及承载能力达到电器元件的安装要求,构架上分别按E-20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性,主母线排列在柜的上部后方,采用的ZMJ型母线夹为积木式组合结构用高阻燃PPO材料热注成型机械强度和绝缘强度高,能承受有效值50kA峰值105kA热稳定冲击力,长期允许温度可达120°C
